Как подключить потенциометр: схемы, применение и отличие от потенциометрии

Потенциометр (он же переменный резистор) — один из самых распространённых и полезных радиокомпонентов. Его используют для регулировки громкости, яркости, напряжения, тока и десятков других параметров. В этой статье мы подробно разберём, как правильно подключить потенциометр, какие существуют схемы подключения, где он применяется и чем отличается от потенциометрии как метода измерения.

У потенциометра три вывода: два крайних (обозначаются как 1 и 3) и один средний подвижный контакт — ползунок (вывод 2). Сопротивление между крайними выводами всегда постоянно и равно номиналу потенциометра (например, 10 кОм, 50 кОм, 100 кОм и т.д.). Сопротивление между ползунком и любым из краёв меняется при вращении ручки.

Основные схемы подключения потенциометра

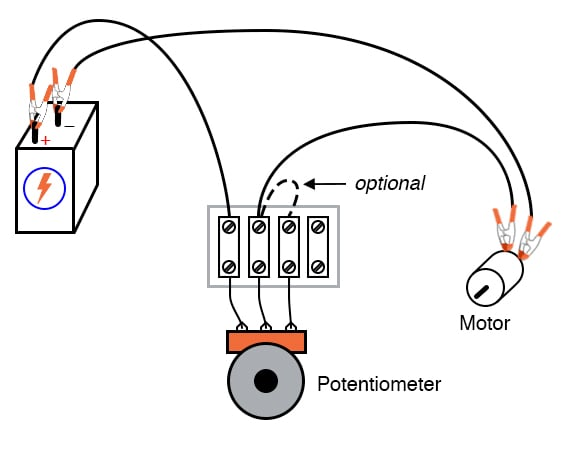

1. Подключение как переменный резистор (реостат)
Самый простой и частый случай. Нужно регулировать ток или напряжение в цепи.
• Берём только два вывода: один крайний (например, 1) и ползунок (2).
• Второй крайний вывод (3) оставляем свободным или соединяем с ползунком (тогда получаем минимальное остаточное сопротивление).
Пример: регулировка яркости светодиода, скорости двигателя, громкости в простых схемах.

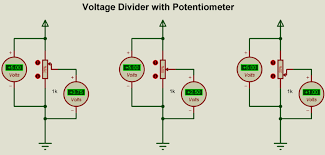

2. Подключение как делитель напряжения (самое популярное)
Именно в этом режиме потенциометр используется в 90 % случаев (регулятор громкости, яркости в блоках питания, тон-регулировки и т.д.).
• Крайний вывод 1 — к плюсу питания.
• Крайний вывод 3 — к земле (минусу).
• Ползунок (вывод 2) — это выход переменного напряжения от 0 до Uпит.
Именно так подключается практически любой регулятор громкости в аудиоаппаратуре.

3. Подключение с нагрузкой (когда нужен большой ток)
Если через потенциометр нужно пропускать большой ток (более 50–100 мА), обычный подстроечный или поворотный потенциометр может сгореть. В таких случаях применяют проволочные мощные потенциометры или ставят транзистор/мосфет в качестве повторителя после обычного маломощного потенциометра.

Линейный или логарифмический потенциометр — в чём разница?

• Линейный (обозначение B) — сопротивление меняется пропорционально углу поворота. Подходит для регулировки напряжения, яркости, баланса.
• Логарифмический (обозначение A) — сопротивление меняется по логарифмическому закону. Незаменим для регулировки громкости, потому что человеческое ухо воспринимает громкость именно логарифмически.
• Обратно-логарифмический (C) — зеркальный вариант, используется редко (например, в сдвоенных регуляторах баланса).

Где купить потенциометры и как выбрать правильный

Сегодня найти любой потенциометр — от миниатюрных подстроечных 3296W до мощных проволочных 50–100 Вт — можно в одном месте. Рекомендую удобный поисковик электронных компонентов Chipworker: там есть и оригинальные Bourns, Vishay, Piher, и качественные аналоги по очень приятным ценам с быстрой доставкой в Россию и СНГ.

Потенциометр и потенциометрия — в чём разница?

Многие путают эти понятия:
• Потенциометр — это физический радиокомпонент (переменный резистор).
• Потенциометрия — это электрохимический метод анализа, основанный на измерении потенциала электрода без протекания тока (используется в pH-метрах, иономерах, редокс-измерениях). В потенциометрии тоже используется компенсационный принцип с переменным резистором, но сам метод и приборы называются потенциометрами только исторически.

Краткие итоги

• Для регулировки громкости — логарифмический (A), для всего остального — линейный (B).

• Самая популярная схема — делитель напряжения (все три вывода задействованы).

• Как реостат — только два вывода.

• Не перегружайте маломощные потенциометры большим током.

• Нужен надёжный поставщик компонентов — загляните на Chipworker.

Теперь вы точно знаете, как подключить потенциометр в любой схеме. Если остались вопросы — пишите в комментариях, с радостью отвечу!
